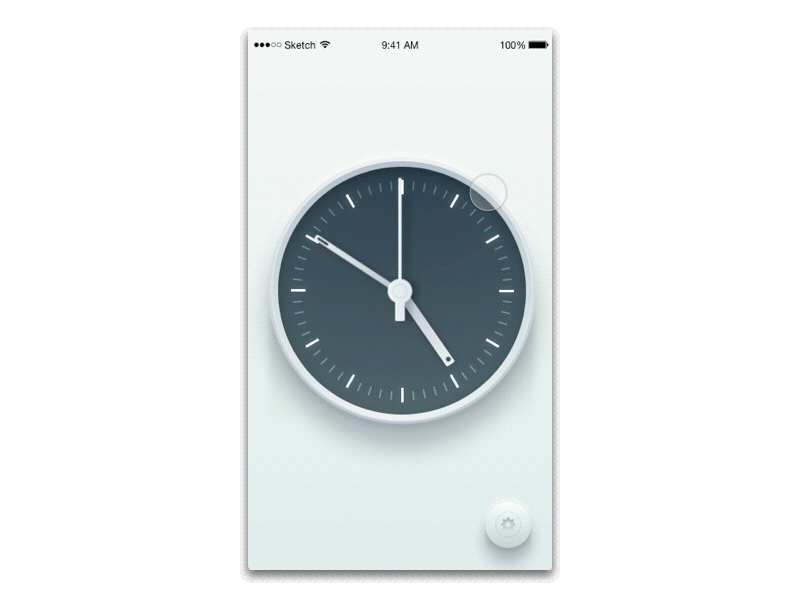

本篇教程要介紹的案例是：一個在App界面上調整時間的交互原型，我們先來看一下效果：

本案例研究就是用這款軟件制作的，它是近來非常流行的原型設計軟件，很多公司也用它來制作高保真原型，以便在正式??開發之前作為最小可行產品（MVP）進行用戶調查和可用性測試。

主要有以下幾個優點：

案例中主要用到的功能是當你用手指在屏幕上上下滑動的時候，分針和時針會隨著滑動轉動，這是系統的一個重要功能，也譯作聯動。

官方對這個聯動功能有很長的解釋，但是不解釋的話很難理解。不過沒關系，因?yàn)楹竺鏁?huì)通過例子來介紹這個功能。

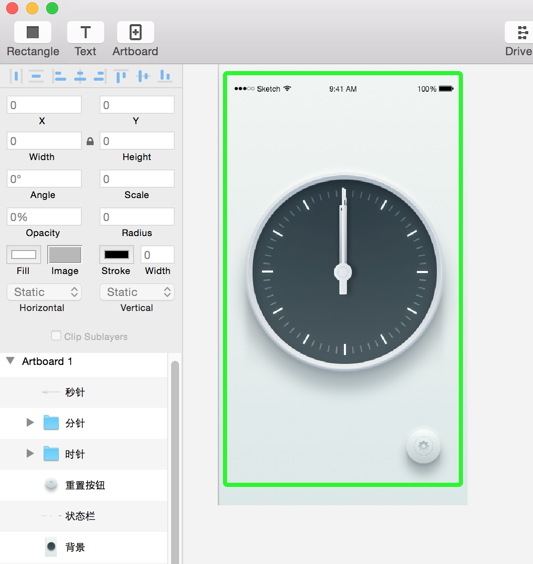

步驟 1：將材料導入

有兩種方法：

1. 將素材逐一拖至中心。

2.制作視頻里的素材，保持打開狀態，然后打開選擇導入。

第 2 步：做上下滑動動作

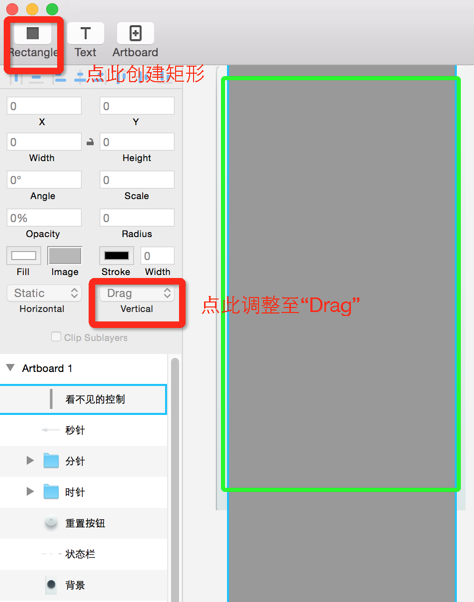

1. 創建一個矩形，讓它很長。將其命名為“ ”，并將屬性調整為“Drag”。然后你可以上下拖動矩形。（見下圖）

為什么第一步要這么做呢？這是因?yàn)楫?dāng)我們上下滑動矩形的時候，分針和時針是可以轉動的。那么矩形就是聯動源，矩形和分針、時針之間就存在聯動關系。

為了更好的理解這個概念，我們先看一下官方的解釋：

鏈接來源 ( )

要?jiǎng)?chuàng)建聯動，畫板上必須有一個可改變的屬性，即聯動源。在聯動視圖的列表中會自動顯示可拖拽圖層、可滾動圖層、選中的屬性。

2. 然后將矩形的 Fill 屬性的透明度調整到最高設置。使矩形透明。（見下圖）但請注意：您不能直接調整此屬性，因?yàn)槿绻@樣做，拖動矩形將不會產生任何效果。

步驟3：將分針與“隱形控件”鏈接起來sketch 教程，這樣當你上下滑動屏幕時，分針就會轉動。

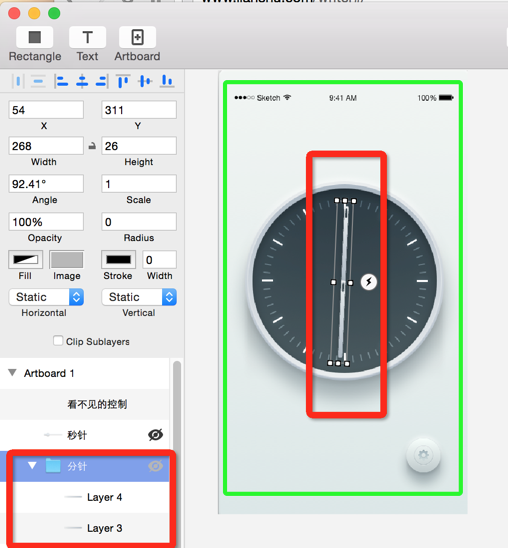

1.首先需要對分針圖片進行處理，因?yàn)榉轴樖抢@著表盤中心旋轉的，所以要將分針的中心點調整到指針的末端。但是中心點暫時調整不了（如果有誰知道怎么調整，請告訴我，不勝感激）。所以我有個笨辦法，就是復制一個分針，放到對稱的位置，選中兩個分針，按cmd+G。然后調整其中一個分針為透明，中心就調整好了。

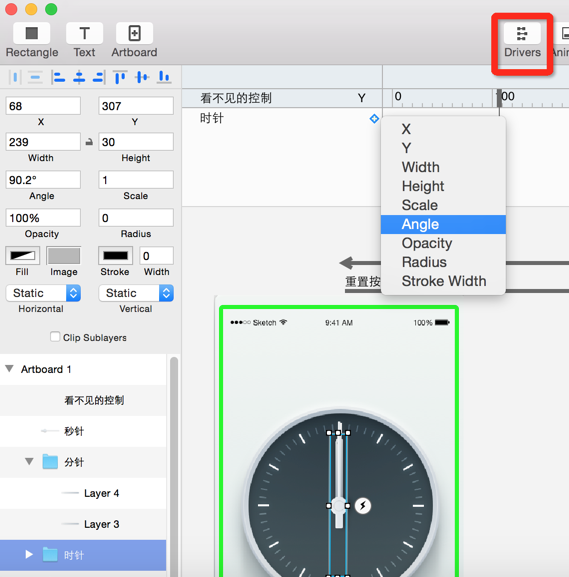

2.然后關鍵時刻到了，選中“分針”組，點擊，點擊時針旁邊的+號，選擇角度。

3.然后把下圖中的拉桿拉回到某個位置，拉的時候可以看到“不可見的控制”矩形向下移動，這個和AE基于時間軸的概念不一樣，AE是基于位置的。

4. 選中分針，調整角度為4410度，此時面板中會自動出現一條藍線，這個和補間動畫的概念類似。

5. 現在sketch 教程，當您拉動藍線區域的杠桿時，您會看到分針轉動，而“隱形控制器”移動。這樣就完成了聯動。

我們可以參考官方的解釋來理解這部分操作：

鏈接屬性 ( )

有了鏈接源后，您就可以使用它來控制任何其他圖層（包括您自己的圖層）的屬性。選擇要控制的圖層，單擊鏈接面板中的藍色加號圖標，然后選擇要鏈接的屬性。這將使用當前屬性參數創建一個起始關鍵幀。只有一個關鍵幀不會產生任何效果。

聯動關鍵幀（ ） 完整的聯動至少需要兩個關鍵幀才能起作用。方法很簡單：水平拖動灰色標記到要添加關鍵幀的位置，然后調整屬性值。系統會自動為您插入一個新關鍵幀。點擊衣柜，然后點擊關鍵幀左側的紅色按鈕即可添加關鍵幀。

步驟 4：重復上述步驟，將時針與“隱形控件”鏈接起來。步驟 5：完成“點擊重置按鈕重置表盤”功能，復制當前的。選擇左側面板中的復制和粘貼。選擇中間的重置按鈕，將其連接到第二個

搞定，現在點擊重置按鈕，表盤無論在什么位置都會重置到12點鐘方向。為什么會這樣呢？因?yàn)槿绻麅烧咧g有同名的控件，它們會自動連在一起，形成一個插值動畫。這個功能跟魔法移動很像。

學習完上面的步驟，大家應該對什么是 有了比較透徹的理解了。那我們再來看看官方的解釋：

連鎖（）

想要制作可交互的視差效果？想要讓某個圖層在拖動時根據拖動角度旋轉？聯動功能可以實現這一點。聯動將各個屬性用關鍵幀鏈接起來。與動畫不同，動畫發生在畫板之間切換時，聯動發生在同一個畫板內。點擊工具欄中的按鈕，展開當前畫板的聯動面板。如果你的鼠標不支持水平滾動，可以在拖動聯動面板時按住空格鍵（Space）進行滾動。

這樣一對比是不是更容易理解呢？

總結：

它是一款非常易于使用的原型設計軟件。它支持很多功能。特別是，這是其他原型設計軟件所沒有的。

但也存在一些限制：

圖片繪制不方便，建議在 中制作圖片，然后導入 。當前頁面中不能制作動畫，比如跳轉到當前頁面后按鈕有按下效果然后返回正常狀態，只有跳轉時才會有變化。 中的素材不能自由調整大小，只能使用左側面板中的比例和寬高選項進行調整。

如果以上有誤，請告訴我解決辦法，非常感謝~

附上一些官方學習網站：

3.官方視頻教程#-tabs幾個非常短小實用的視頻
